A mangueira de alta pressão EN13766 do óleo do STS certificou o fio de aço composto flexível da mangueira
Descrição
Os sistemas de transferência seguros são um elemento chave na tecnologia de flutuação tornando-se de GNL. a mangueira Multi-composta do STS pode provar ser uma solução segura e eficaz na redução de custos. TNO, a organização de investigação holandesa do contrato, executou um programa de teste extensivo na mangueira multi-composta de Gutteling B.V. para o navio - - transferências de GNL do navio (STS). Conduziu à qualificação da mangueira do acordo a EN1474-part 2.
A mangueira composta do STS é o primeiro produto que foi qualificado de acordo com este padrão internacionalmente aceitado novo. O programa de teste foi executado em estreita colaboração com Gutteling B.V., EXMAR e DNV. Centrou-se sobre o comportamento mecânico e do fluxo em condições operacionais ambientais e criogênicas. Além do EN1474-requirements, um programa de teste do multi-nível é executado, mais amostras são testadas e umas combinações mais extremas da carga são aplicadas. A finalidade era fornecer uma série de dados que permitisse a qualificação do sistema de transferência de acordo com EN1474-part 3.
Especificações
| Material |
PTFE, fio de aço galvanizado, PVC revestiu o pano do poliéster |
| Nome do produto |
A mangueira de alta pressão EN13766 do óleo do STS certificou o aço composto flexível Wirer da mangueira |
| Tamanho |
DF-CH80 |
| Fio interno |
316 de aço inoxidável |
| Forro |
Poliamida |
| Carcaça |
Telas da poliamida, filmes de poliéster |
| Fio exterior |
316 de aço inoxidável |
| Pressão de funcionamento |
barra 10 à barra 21 |
| Comprimento máximo |
40 medidores |
| Amostra |
Disponível |
| Prazo de entrega |
Normalmente 3-5 dias |
| Modelo |
Dimensões |
Pressão de funcionamento |
Fator de segurança |
Raio de curvatura |
Peso |
Comprimento |
| Composto |
[milímetro] |
[polegada] |
[barra] |
[libra por polegada quadrada] |
[quilograma] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4” |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2” |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Os vários tamanhos podem ser personalizados de acordo com as exigências. |
Características
1. Inteiramente complacente com EN13765 & 13766.
2. raio de curvatura muito flexível e pequeno.
3. resistência de óleo química.
4. o acoplamento de aço inoxidável/HDG/flangeia opcional.
Aplicações
●Navio-à-navio e navio-à-costa
●Transferência de volume de GNL
●GNL que bunkering
●Também apropriado para linhas de retorno do vapor
●Petroleiro de óleo
Vantagens

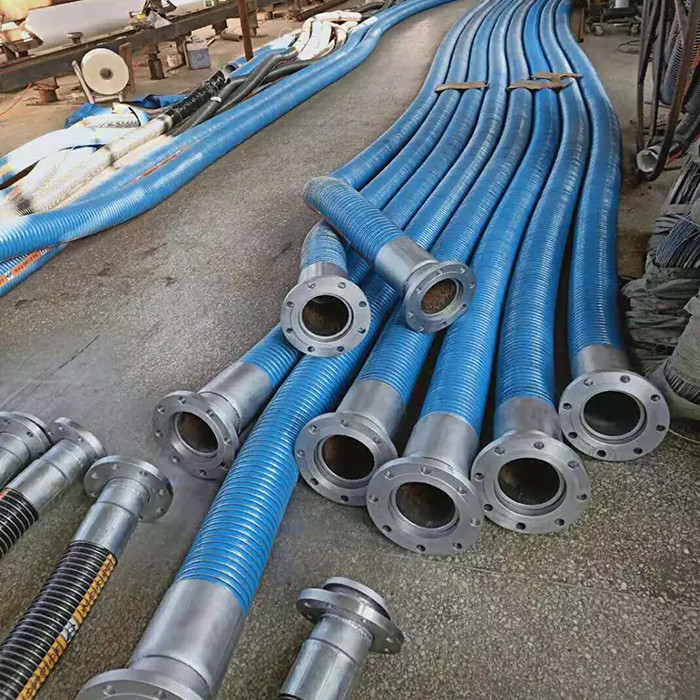

Conjuntos de mangueira
Devido ao transporte frequentemente perigoso usou-o é recomendado que a mangueira composta deve somente ser usada com encaixes corretamente fixos. As mangueiras compostas são cabidas normalmente pelo método chicoteado fio ou pelo friso externo. Todas as mangueiras têm uns 6 a 1 fatores de segurança.
Testes
Todos os conjuntos de mangueira devem ser pressão testada hydrostatically a uma e intervalos o máximo recomendou a pressão de trabalho e testa eletricamente para confirmar a continuidade por:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, 8031:2009 DO ISO DO EN, ISO 1402 DO EN

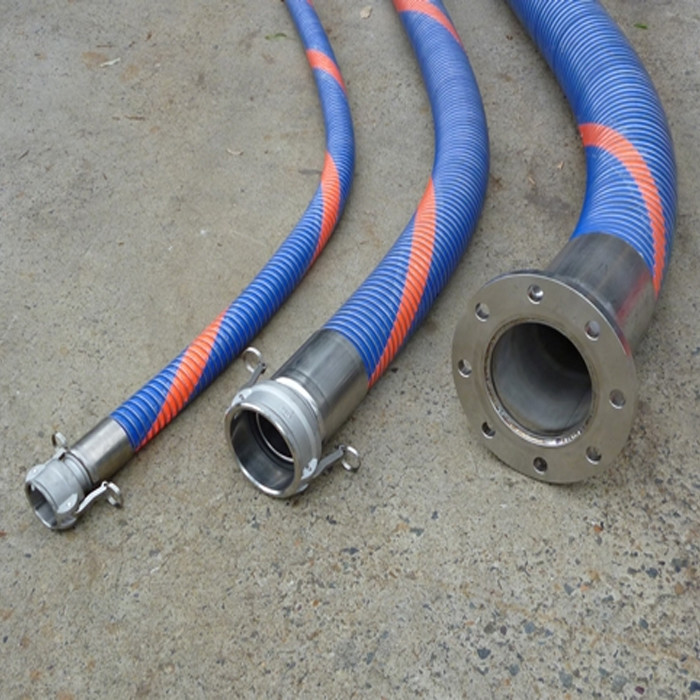

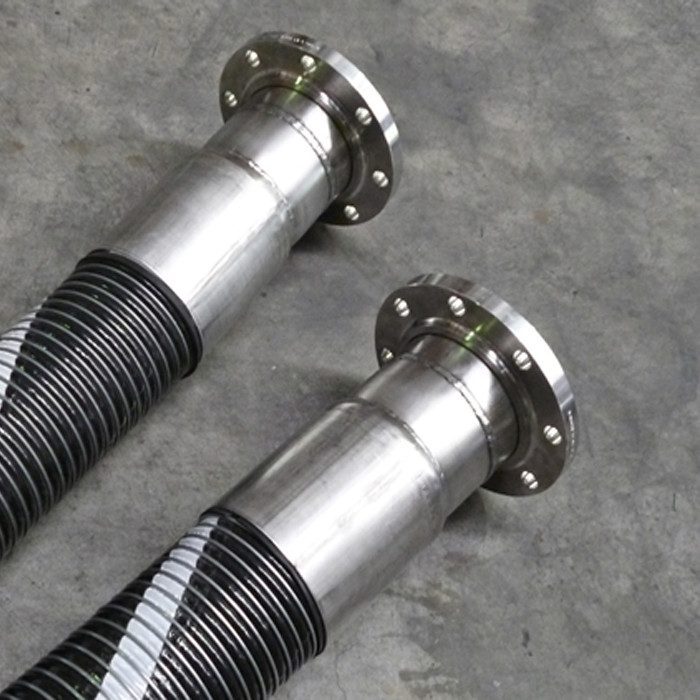

Encaixes
Uma vasta gama de encaixes pode ser fornecida como Camlocks, encaixes parafusados, flangeia etc.
Encaixes materiais - de aço inoxidável, de alumínio, feito sob encomenda.
