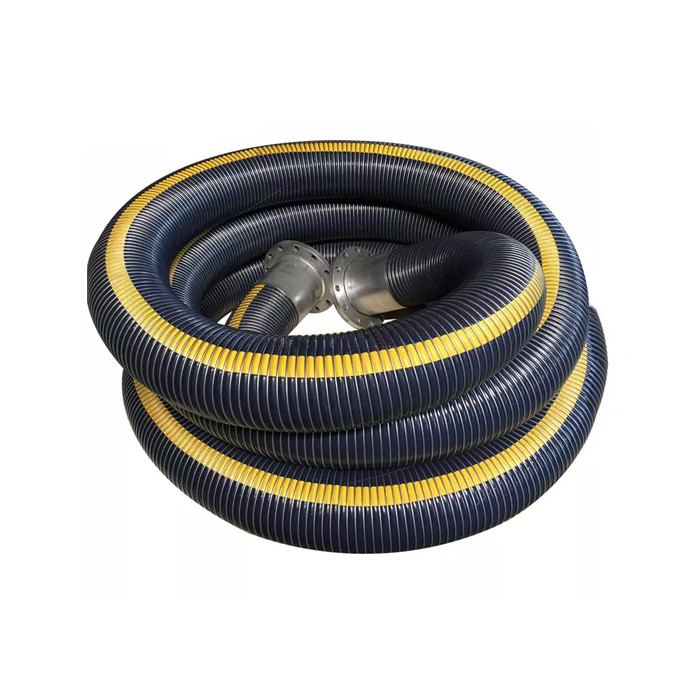

Mangueira 21Bar de alta pressão flexível do STS das especificações EN13766 para transferência do óleo
Descrição
A mangueira composta branca do STS de Multi-GNL é projetada especialmente para o uso a pouca distância do mar em condições ásperas, tais como o navio - - as operações do navio onde GNL em uma temperatura de -164°C Offloaded. A mangueira composta do STS pode ser usada em operações diferentes tais como de lado a lado e em Offloading em tandem. Estas mangueiras são igualmente apropriadas como a linha de retorno do vapor em combinação com outros sistemas de transferência como os braços de carga e sistemas de encanamento flexíveis.
As mangueiras do STS são certificadas por diversas sociedades de classe como DNV-GL, Bureau Veritas (BV) e o departamento de transporte americano (ABS) de acordo com EN 1474-II e EN 12434. Estas mangueiras estão prontas para ser usado em EN 1474-III certificaram sistemas em todo o mundo. Um programa de teste prolongado com TNO e Shell e os anos múltiplos de experiência operacional mostraram que as mangueiras compostas brancas do STS de Multi-GNL são seguras. Ao lado disso são igualmente seguros de usar-se em todo o tipo das circunstâncias dinâmicas que incluem o navio a pouca distância do mar de GNL - - operações de transferência do navio.
Especificações
| Nome do produto |
Mangueira 21Bar de alta pressão flexível do STS das especificações EN13766 para transferência do óleo |
| Marca |
DockFender |
| Number modelo |
DF-ST10IN |
| Material |
PTFE nível mais alto |
| Padrão |
EN13765/EN13766 |
| Fator de segurança |
6:1 |
| Processando o serviço |
Molde |
| Desempenho |
Resistência de envelhecimento, resistência de ozônio, resistência de óleo |
| Cor |
Toda a cor é APROVADA |
| Formato de tiragem |
Disponível de acordo com o projeto na produção |
| Pacote |
Saco do Interno-plástico; Exterior - páletes padrão, caso de madeira ou como sua procura |
| Uso |
Multi-Finalidade-terminais, rampas do RoRo, terminais da embarcação de passageiro, barca |
| Serviço |
Serviço morno e rápido da resposta proporcionado pela equipe profissional das vendas de exportação com a experiência de muitos anos em segurar exportações aos E.U., a Europa, a Austrália e a outros países. |
| Modelo |
Dimensões |
Pressão de funcionamento |
Fator de segurança |
Raio de curvatura |
Peso |
Comprimento |
| Composto |
[milímetro] |
[polegada] |
[barra] |
[libra por polegada quadrada] |
[quilograma] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4” |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2” |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Os vários tamanhos podem ser personalizados de acordo com as exigências. |
Características
1. Inteiramente complacente com EN13765 & 13766.
2. raio de curvatura muito flexível e pequeno.
3. resistência de óleo química.
4. o acoplamento de aço inoxidável/HDG/flangeia opcional.
Aplicações
●Navio-à-navio e navio-à-costa
●Transferência de volume de GNL
●GNL que bunkering
●Também apropriado para linhas de retorno do vapor
●Petroleiro de óleo
Vantagens

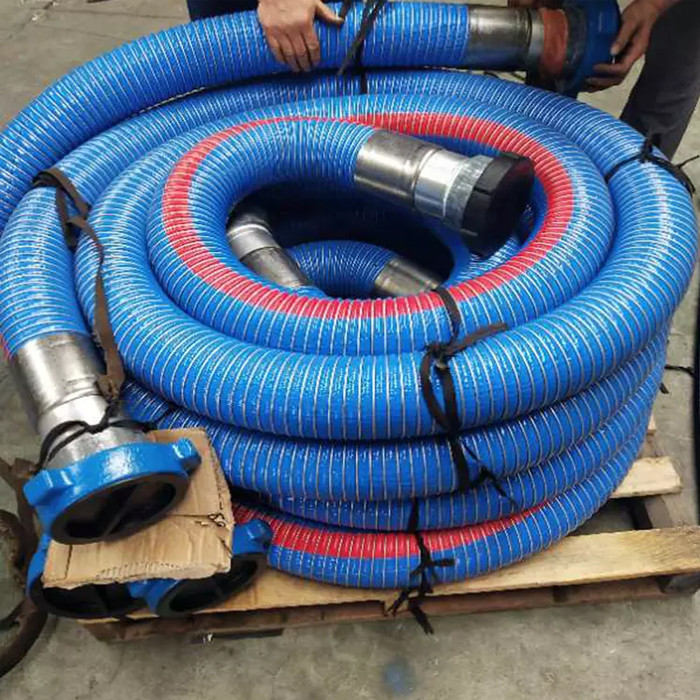

Conjuntos de mangueira
Devido ao transporte frequentemente perigoso usou-o é recomendado que a mangueira composta deve somente ser usada com encaixes corretamente fixos. As mangueiras compostas são cabidas normalmente pelo método chicoteado fio ou pelo friso externo. Todas as mangueiras têm uns 6 a 1 fatores de segurança.
Testes
Todos os conjuntos de mangueira devem ser pressão testada hydrostatically a uma e intervalos o máximo recomendou a pressão de trabalho e testa eletricamente para confirmar a continuidade por:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, 8031:2009 DO ISO DO EN, ISO 1402 DO EN

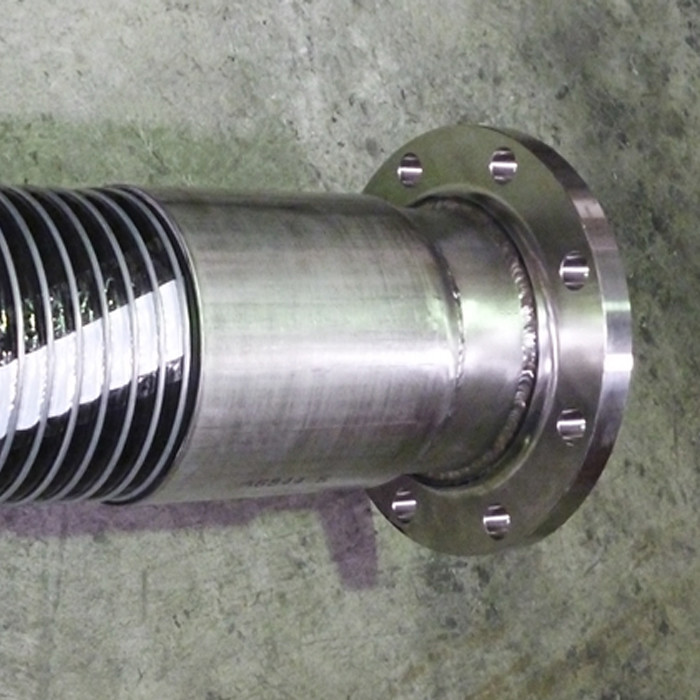

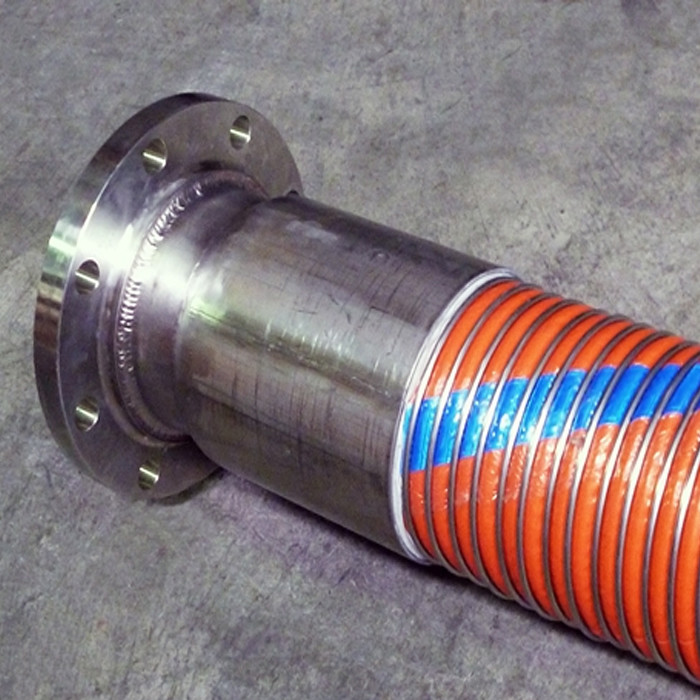

Encaixes
Uma vasta gama de encaixes pode ser fornecida como Camlocks, encaixes parafusados, flangeia etc.
Encaixes materiais - de aço inoxidável, de alumínio, feito sob encomenda.
