Vida útil longa da baixa fricção de borracha da absorção de alta energia do para-choque do rolo
Roller Fenders são componentes mecânicos de defesa marítima e de orientação de embarcações desenvolvidos para aplicações onde as embarcações exigem proteção contra impacto e movimento direcional controlado contra estruturas marítimas fixas.

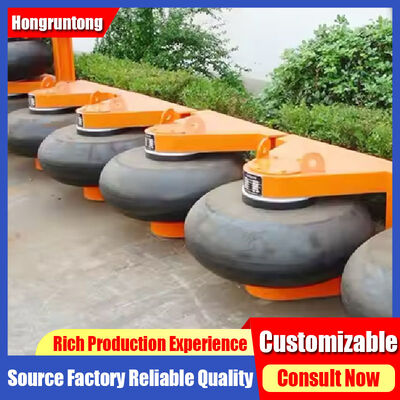

Descrição

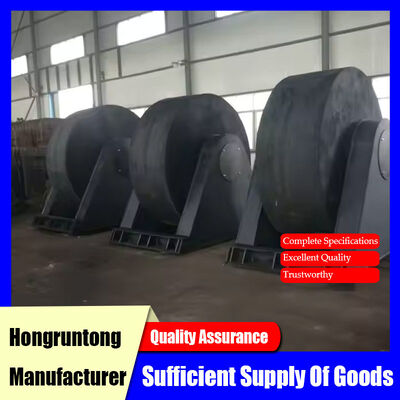

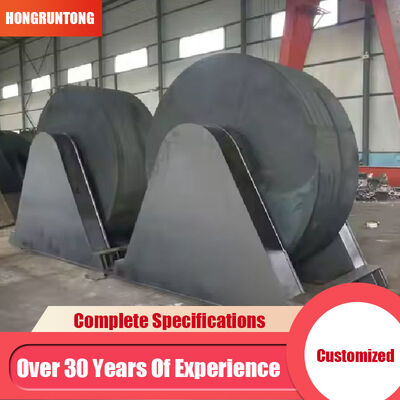

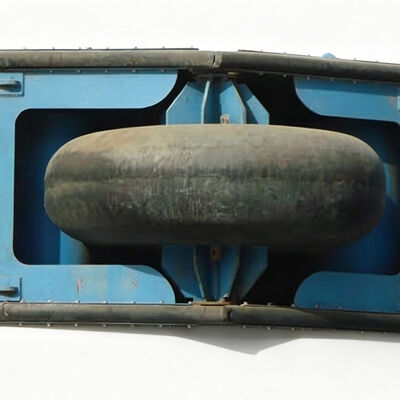

Ao contrário dos sistemas de pára-lamas estacionários convencionais que absorvem principalmente a energia de contato através da compressão de borracha, um Roller Fender incorpora um rolo cilíndrico de borracha montado em um eixo de aço e estrutura de suporte. Quando o casco da embarcação entra em contato com o rolo, o corpo cilíndrico gira em torno de seu eixo, permitindo que o movimento relativo da embarcação seja convertido em movimento de rolamento controlado. Este princípio operacional reduz o atrito de deslizamento na interface de contato enquanto transfere a carga aplicada através do rolo, eixo, arranjo de rolamentos e estrutura de suporte para a estrutura protegida.
O corpo do rolo é geralmente fabricado com borracha marinha de alta resistência, formulada para fornecer deformação elástica, resistência à abrasão, resistência à fadiga e durabilidade ambiental. O composto de borracha deve manter propriedades mecânicas adequadas sob compressão e rotação repetidas, permanecendo capaz de operar sob exposição marítima externa, respingos de água do mar, umidade, radiação ultravioleta e variação de temperatura.
O eixo interno fornece o suporte rotacional primário para o rolo e transfere forças mecânicas para a estrutura de suporte. Dependendo da configuração do sistema, componentes de rolamentos ou buchas são incorporados para manter a rotação controlada e reduzir a resistência mecânica. A estrutura de suporte é projetada para manter a posição do rolete sob contato repetido com a embarcação e distribuir as cargas resultantes na parede da doca, estrutura do cais, parede de bloqueio, estrutura guia ou outra infraestrutura de suporte.
Estudo de caso: Instalação de Roller Fender para uma instalação de reparo de graneleiro de 52.000 DWT na Coreia do Sul
Uma importante instalação de reparação naval na costa sul da Coreia do Sul opera várias docas secas para navios comerciais, incluindo graneleiros, navios porta-contêineres e grandes navios de carga multiuso. Uma das entradas do dique seco era frequentemente utilizada por navios na faixa de 40.000 a 60.000 DWT. O sistema de proteção existente consistia principalmente em elementos de borracha estacionários, mas a equipe operacional observou um atrito considerável quando as embarcações entravam em contato com a estrutura de entrada em ângulo.
O estaleiro iniciou um projeto de melhoria com foco na redução do atrito e mantendo a proteção adequada contra impactos. Um sistema Roller Fender foi selecionado para as seções de alto contato da entrada. A avaliação de engenharia considerou as dimensões das maiores embarcações com manutenção regular, o espaço de montagem disponível, a velocidade de aproximação da embarcação, a altura de contato e a direção esperada do movimento relativo.
O sistema selecionado utilizou rolos cilíndricos de borracha para serviços pesados, apoiados em eixos de aço e suportes estruturais reforçados. A instalação foi concluída progressivamente ao longo das seções de alto contato da entrada do cais. Cada rolo foi verificado quanto à rotação livre após a fixação mecânica, e os pontos de conexão foram inspecionados antes do sistema ser colocado em serviço regular.
O primeiro teste operacional envolveu um graneleiro de aproximadamente 52.000 DWT. Quando o casco entrou em contato com os Roller Fenders, os rolos cilíndricos giraram em resposta ao movimento longitudinal da embarcação. O contato foi mais progressivo que o arranjo estacionário anterior, e a embarcação passou pela entrada sem a pronunciada interação de deslizamento observada anteriormente.
Após o teste inicial, o sistema foi monitorado durante múltiplas operações de acoplamento. A inspeção mostrou que as superfícies dos rolos sofreram contato distribuído em vez de abrasão persistente em um único local estacionário. O estaleiro também informou que o arranjo de rolos proporcionou um caminho de contato mais previsível durante pequenos desvios laterais no alinhamento da embarcação.
Características
Rolo de borracha de alta resistência com deformação controlada
O rolo de borracha é projetado para suportar cargas mecânicas repetidas enquanto mantém a deformação elástica controlada. Durante o contato com a embarcação, o corpo de borracha comprime de acordo com a carga aplicada e a geometria de contato, criando uma interface deformável entre o casco e a estrutura de suporte. Esta deformação distribui a força de contacto sobre uma área apropriada e impede a transferência direta de toda a carga de impacto para uma ligação estrutural rígida.
Eixo Rotacional e Estrutura de Transferência de Carga
O eixo é responsável por sustentar o rolo e transferir forças operacionais para a estrutura de suporte. Durante o contato, o vaso aplica uma combinação de forças radiais e tangenciais ao rolo de borracha. Estas forças são transmitidas através do corpo de borracha em direção ao eixo e posteriormente aos rolamentos, suportes e conexão estrutural.
Atrito reduzido através do contato rolante
Uma das principais funções de engenharia de um Roller Fender é reduzir o atrito gerado quando uma embarcação se move ao longo de uma estrutura protegida. O rolo rotativo altera esta interação permitindo que o elemento de contato gire em resposta ao movimento da embarcação. Em vez de depender inteiramente da deformação por deslizamento, o rolo segue o movimento relativo do casco através da rotação.
Configuração estrutural adaptável para infraestrutura marítima
Os sistemas Roller Fender podem ser configurados para diferentes estruturas marítimas ajustando as dimensões dos rolos, a orientação de montagem, o espaçamento e a geometria da estrutura de suporte. Esta adaptabilidade permite que o mesmo princípio operacional básico seja aplicado a paredes de dique seco, estruturas de eclusas, cantos de cais, sistemas de guia de embarcações e outros locais com espaço livre restrito.
Perguntas frequentes
Que fatores devem ser considerados ao selecionar o diâmetro e o comprimento de um Roller Fender?
Os principais fatores incluem deslocamento da embarcação, geometria do casco, altura de contato, velocidade de aproximação, ângulo de contato, frequência esperada de contato, folga de instalação disponível e capacidade da estrutura de suporte. O diâmetro do rolo afeta a geometria do contato e a faixa de deformação disponível, enquanto o comprimento do rolo determina a área de contato efetiva.
Os Roller Fenders podem operar continuamente em água do mar e em ambientes marinhos externos?
Os Roller Fenders podem ser projetados para exposição marítima, mas o composto de borracha e os componentes metálicos devem ser selecionados de acordo com as condições ambientais reais. A borracha deve ter resistência adequada à abrasão, intempéries e deformações mecânicas repetidas. Os componentes de aço requerem proteção adequada contra corrosão quando expostos a respingos de água do mar, umidade ou condições atmosféricas.
Como é normalmente inspecionada a condição de serviço de um Roller Fender?
A inspeção deve abranger o rolo de borracha, eixo, sistema de rolamento ou bucha, estrutura estrutural, conexões de ancoragem e revestimento protetor. O rolo deve girar sem resistência anormal, ruído excessivo ou desalinhamento visível. A superfície de borracha deve ser verificada quanto a rachaduras, abrasão anormal, cortes ou deformação permanente.
Os Roller Fenders podem ser personalizados para uma doca seca existente ou estrutura de bloqueio?
Sim. Configurações personalizadas são normalmente necessárias para projetos de modernização porque as estruturas existentes podem ter dimensões fixas e espaço de instalação limitado. A superfície de montagem disponível, os locais de ancoragem, a capacidade estrutural, a elevação necessária dos roletes e o envelope de contato da embarcação devem ser revisados antes da produção.
Que informações devem ser fornecidas para uma cotação de engenharia de Roller Fenders?
Informações técnicas úteis incluem o tipo de embarcação e DWT aproximado, dimensões da embarcação quando disponíveis, velocidade esperada de atracação ou trânsito, direção de contato, local de instalação, dimensões necessárias dos rolos se já especificadas, número de unidades, orientação de montagem e desenhos estruturais disponíveis.
