Defensas para Rebocadores com Excelente Desempenho de Amortecimento, Borracha de Grau Marinho, Qualidade Certificada

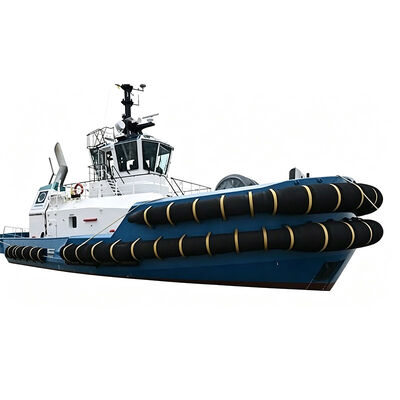

As Defensas para Rebocadores são componentes de borracha marinha projetados para fornecer proteção controlada para rebocadores durante operações de manuseio de navios, reboque, escolta, empurrão, atracação, desatracação e posicionamento de equipamentos flutuantes. O sistema é instalado em áreas de contato designadas do casco do rebocador e funciona como uma interface mecânica flexível entre o rebocador e outra embarcação ou estrutura marinha.
Em operação normal, a defensa está sujeita a compressão, impacto, atrito, cisalhamento e carregamento cíclico repetido. Seu propósito de engenharia é absorver e distribuir as forças de contato antes que elas atinjam a estrutura do casco de aço, ao mesmo tempo em que reduz a pressão concentrada transferida para a embarcação contatada. Essa função é particularmente importante para rebocadores porque o contato de embarcação para embarcação é frequentemente uma parte intencional da manobra, em vez de um evento anormal.
Estudo de Caso: Defensas para Rebocadores de uma Frota de Reboque em Porto Fluvial no Brasil
Um operador de porto fluvial no Brasil mantinha uma frota de rebocadores convencionais de 1.900 cv usados para auxiliar transportadores a granel e barcaças fluviais ao longo de um movimentado terminal de carga interior. Um dos rebocadores de 310 toneladas foi designado principalmente para manuseio de barcaças e manobras de embarcações a granel. Como o terminal operava continuamente durante todo o ano, o rebocador realizava um alto número de ciclos de empurrão e reboque a cada semana.
O arranjo de defensas existente da embarcação estava em serviço há um longo período e apresentava desgaste significativo nas regiões dos ombros da proa e áreas de contato lateral. O problema mais notável foi a abrasão irregular causada pelo contato repetido com barcaças de aço durante o posicionamento em baixa velocidade. A superfície da defensa havia se tornado mais fina em várias áreas de alto contato, enquanto outras seções haviam sofrido consideravelmente menos desgaste.
O operador desejava melhorar a consistência do arranjo de defensas sem fazer grandes modificações na estrutura do casco do rebocador. O projeto, portanto, focou na substituição dos componentes desgastados por uma configuração compatível com os pontos de montagem existentes, ao mesmo tempo em que melhorava a distribuição da área de contato.
Especificações
| Local de Origem |
China |
| Nome da Marca |
Hongruntong Marine |
| Nome do Produto |
Defensas para Rebocadores |
| Material |
Borracha Natural de Alta Qualidade |
| Garantia |
3 Anos |
| Padrão |
PIANC2002, HGT2866-2016 |
| Resistência à Tração |
≥16 MPA |
| Dureza |
≤82 Shore A |
| Vida Útil |
15-20 Anos |
| Serviço |
OEM ou ODM |
| Cor |
Requisitos do Cliente |
| Aplicação |
Rebocador, Embarcação de Trabalho, etc. |
Dimensões Técnicas
| D*d |
E |
A máx |
B máx |
C |
M |
F |
L |
| 250*125 |
190 |
200 |
570 |
500 |
75 |
300 |
2-13 metros em uma seção ou unidos para maior comprimento |
| 300*150 |
225 |
225 |
600 |
700 |
75 |
350 |
|
| 380*190 |
280 |
225 |
650 |
800 |
100 |
400 |
|
| 400*200 |
300 |
250 |
670 |
800 |
100 |
400 |
|
| 450*225 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 480*240 |
350 |
250 |
700 |
850 |
100 |
400 |
|
| 500*250 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 540*270 |
375 |
280 |
730 |
900 |
100 |
400 |
|
| 600*300 |
450 |
300 |
800 |
900 |
125 |
500 |
|
| 700*350 |
500 |
350 |
870 |
950 |
125 |
500 |
|
| 800*400 |
600 |
350 |
930 |
1000 |
125 |
500 |
|
| 900*450 |
675 |
350 |
1000 |
1100 |
150 |
500 |
|
Principais Características
Perfil de Correspondência Precisa para Proteção de Proa e Ombro
As regiões de proa e ombro de um rebocador podem experimentar diferentes condições de contato das seções centrais laterais. Durante operações de empurrão, o rebocador pode se aproximar de uma embarcação em ângulo, fazendo com que o contato comece no ombro da proa antes que a força seja distribuída ao longo do lado. O perfil da defensa deve, portanto, acomodar a geometria de contato em mudança sem criar estresse localizado excessivo.
As Defensas para Rebocadores podem ser fabricadas com dimensões e perfis adequados a essas seções específicas do casco. A geometria da seção transversal determina a área de contato disponível e controla como a borracha se deforma à medida que a carga aumenta. Um perfil adequadamente correspondido pode se conformar à superfície do casco contatada, mantendo espessura de material suficiente para operação repetida.
Força de Reação Controlada e Pressão de Contato
A defensa deve absorver a energia de contato sem gerar força de reação excessiva. Esses dois requisitos estão intimamente relacionados à dureza da borracha, dimensões do perfil, características de compressão e espaço de deformação disponível.
Quando a defensa é comprimida, sua força de reação aumenta de acordo com o grau de deformação. Um perfil adequado permite que a borracha se deforme progressivamente dentro da faixa operacional pretendida. Essa resposta controlada ajuda a distribuir a carga de contato em vez de transferir uma força abrupta diretamente para o casco do rebocador.
Resistência à Fadiga para Ciclos de Operação de Alta Frequência
Um rebocador operando em um porto comercial pode experimentar milhares de ciclos de contato ao longo de sua vida útil. Cada ciclo causa deformação dentro do corpo de borracha, seguida de recuperação parcial ou completa. A deformação repetida cria tensões de fadiga que devem ser consideradas durante a seleção de material e perfil.
O composto de borracha é selecionado para manter suas características funcionais através de carregamento mecânico repetido. A cura adequada e a fabricação controlada também são importantes, pois a consistência do material interno afeta o comportamento de fadiga.
Resistência ao Intemperismo e à Água do Mar para Exposição Marinha a Longo Prazo
As Defensas para Rebocadores permanecem expostas ao ambiente externo durante toda a sua vida útil. Ao contrário dos componentes de máquinas protegidos, elas são rotineiramente expostas à água do mar, chuva, luz solar, depósitos de sal, mudanças de temperatura e contaminação mecânica.
O composto de borracha pode ser selecionado para fornecer resistência aos estresses ambientais marinhos comuns. A resistência ao intemperismo ajuda a reduzir a deterioração causada pela exposição prolongada aos raios ultravioleta, enquanto as propriedades adequadas do material suportam a elasticidade contínua em condições externas.
Aplicações
- Portos Fluviais e Terminais de Hidrovias Interiores: Rebocadores fluviais operam frequentemente em canais de navegação confinados onde o empurrão e o manuseio de barcaças exigem contato físico repetido.
- Terminais de Carga a Granel e Carga Geral: Rebocadores que apoiam terminais de carga a granel e carga geral frequentemente auxiliam grandes embarcações durante a atracação e partida.
- Reparo Marítimo e Reforma de Frotas: Rebocadores mais antigos frequentemente requerem substituição de defensas, mantendo suas estruturas originais de casco e montagem.
Por que Escolher Hongruntong Marine
- Experiência de Produção de Longa Data: Mais de 30 anos de experiência em fabricação atendendo aplicações marítimas e industriais.
- Engenharia Personalizada: Trabalhamos a partir de desenhos da embarcação, dimensões de instalação ou medições fornecidas pelo cliente para projetos compatíveis.
- Inspeção de Produção e Controle de Especificações: Controle de qualidade abrangente, incluindo verificações dimensionais e inspeção relacionada a materiais.
- Fornecimento Coordenado para Manutenção de Frotas: Suporte à aquisição organizada de frotas com identificação clara das especificações para diferentes embarcações.
Perguntas Frequentes
1. As Defensas para Rebocadores podem ser fornecidas em diferentes perfis para diferentes posições do casco?
Sim. Diferentes áreas do casco podem exigir diferentes perfis ou dimensões de borracha, pois a direção de contato e o espaço de instalação disponível podem variar. Seções de proa, ombro, popa e laterais podem ser projetadas separadamente quando necessário, mantendo a compatibilidade em todo o arranjo de proteção.
2. Que informações devem ser fornecidas ao solicitar uma cotação?
Informações úteis incluem o tipo de rebocador, dimensões, deslocamento, perfil de defensa necessário, comprimentos de seção individuais, quantidade, dureza da borracha, se especificado, dimensões de montagem e requisitos de entrega. Desenhos existentes ou fotografias com medições precisas podem melhorar significativamente a avaliação técnica para projetos de substituição.
3. As Defensas para Rebocadores são adequadas para empurrão repetido contra barcaças de aço?
Sim. Elas podem ser projetadas para compressão repetida e contato deslizante com barcaças de aço. Para essas aplicações, a especificação da borracha deve dar ênfase particular à resistência à abrasão, desempenho de fadiga, área de contato e características de deformação, pois o movimento lateral repetido pode gerar desgaste superficial substancial.
4. O sistema de defensas pode ser substituído sem modificar o casco do rebocador?
Em muitos projetos de substituição, as novas defensas podem ser fabricadas para corresponder ao arranjo de montagem existente, minimizando a modificação do casco. No entanto, a estrutura de suporte existente deve ser inspecionada antes da substituição, pois corrosão, deformação, pontos de fixação danificados ou alterações estruturais podem afetar a instalação.
5. O que deve ser verificado durante uma inspeção de defensa?
A inspeção deve incluir abrasão superficial, rachaduras, cortes, deformação anormal, alterações permanentes de perfil, reforço exposto, se aplicável, condição de fixação e lacunas entre seções adjacentes. Áreas sujeitas a contato frequente devem receber atenção especial. A frequência de inspeção deve refletir a intensidade operacional do rebocador e as condições ambientais.
