Visão geral do produto

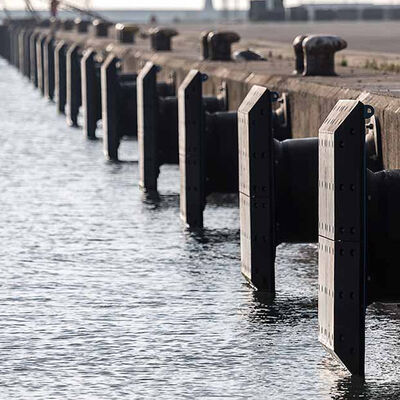

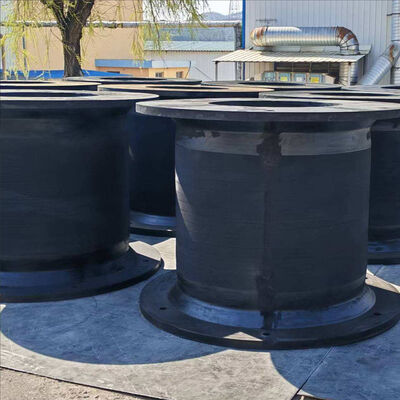

O protector de borracha é um protector naval de tipo de compressão projetado para absorver a energia de atracamento e controlar a força de reação entre embarcações e estruturas marítimas fixas.Sua geometria cilíndrica compacta permite que o corpo de borracha sofra compressão axial controlada quando um navio se aproxima de uma parede do cais, cais, golfinho, berço ou outra estrutura de apoio.
O corpo principal é fabricado a partir de borracha de qualidade marinha especialmente formulada projetada para alta resistência, desempenho durável, resistência ao desgaste, resistência ao clima e deformação repetida.O composto de borracha pode ser projetado de acordo com o ambiente operacional esperado, incluindo a exposição à água salgada, a umidade, a radiação ultravioleta, o ozono, as variações de temperatura e as cargas mecânicas frequentes.
Estudo de caso: Jato industrial de petroleiros no Mediterrâneo
Um terminal industrial representativo de petroleiros no Mediterrâneo exigiu a substituição de equipamentos antigos de proteção de atracação num cais de carga utilizado por petroleiros de produtos de médio porte.O arranjo do guarda-chuva existente tinha sofrido deterioração progressiva da borracha e desgaste em várias superfícies de contacto, resultando em condições de contacto inconsistentes entre o navio e o cais.

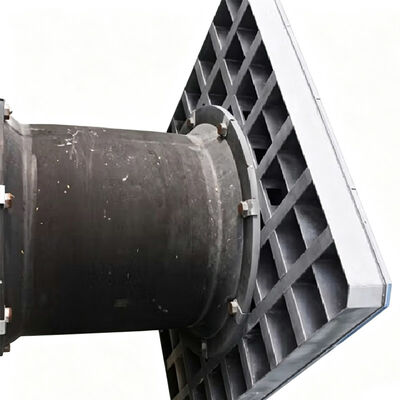

O arranjo do Fender de Borracha de Célula foi configurado com corpos de borracha reforçada, componentes de montagem de aço e painéis de contato dianteiros incorporando superfícies deslizantes UHMW-PE.A formulação da borracha foi selecionada para exposição marinha a longo prazo, enquanto os componentes de aço expostos foram dotados de protecção corrosiva adequada para o ambiente salgado.
Especificações técnicas
| Nome do produto |
Fender de borracha de células |
| Nome da marca |
Hongruntong Marine |
| Materiais |
Borracha natural de alta qualidade |
| Força de reação |
29-4626KN |
| Absorção de energia |
4-6102KNM |
| Dureza |
≤ 82 Costa A |
| Padrão |
PIANC2002, HGT2866-2016 (em inglês) |
| Duração de vida |
15-20 anos |
| Serviço |
OEM ou ODM |
| Características |
Design forte, robusto e comprovado |
| Aplicação |
Porto, Dock, Quay, etc. |
Dimensões do modelo
| Modelo |
H [mm] |
h [mm] |
D1 [mm] |
D2 [mm] |
n-t [mm] |
| CF-C400H |
400 |
25 |
650 |
550 |
30 |
| CF-C500H |
500 |
25 |
650 |
550 |
32 |
| CF-C630H |
630 |
30 |
840 |
700 |
39 |
| CF-C800H |
800 |
30 |
1050 |
900 |
40 |
| CF-C1000H |
1000 |
35 |
1300 |
1100 |
47 |
| CF-C1150H |
1150 |
40 |
1500 |
1300 |
50 |
| CF-C1250H |
1250 |
45 |
1650 |
1450 |
53 |
| CF-C1450H |
1450 |
47 |
1850 |
1650 |
61 |
| CF-C1600H |
1600 |
50 |
2000 |
1800 |
61 |
| CF-C1700H |
1700 |
55 |
2100 |
1900 |
66 |
| CF-C2000H |
2000 |
55 |
2200 |
2000 |
74 |
| CF-C2250H |
2250 |
60 |
2550 |
2300 |
74 |
| CF-C2500H |
2500 |
70 |
2950 |
2700 |
90 |
| CF-C3000H |
3000 |
75 |
3350 |
3150 |
90 |
Características fundamentais
Engenharia de materiais para desempenho elástico estável
O composto de borracha é um componente crítico para o desempenho do Fender de borracha celular, porque o material deve absorver repetidamente a energia mecânica sem deformação permanente excessiva.A formulação da borracha proporciona um equilíbrio controlado entre elasticidade, dureza, resistência à tração, resistência ao rasgo e resistência à fadiga.
Compressão controlada e transferência de carga confiável
A geometria da célula cilíndrica é projetada para fornecer deformação controlada quando submetida a compressão axial.o guarda-chuva comprime progressivamente e gera uma força de reação que contraria o movimento do recipiente.
Proteção contra corrosão e acessórios duráveis para a navegação
Os painéis de aço, as correntes, os suportes, os parafusos de âncora, as lavadoras e outros componentes expostos são protegidos contra a corrosão marinha.Os componentes de aço de suporte podem ser fabricados e protegidos de acordo com os requisitos do projeto com a preparação adequada da superfície e sistemas de revestimento protetor.
Configuração de precisão para a gestão do ciclo de vida a longo prazo
Os sistemas Fender de borracha de células podem ser configurados de acordo com as dimensões e condições estruturais de postes individuais.Esta flexibilidade é particularmente importante durante a reabilitação dos postos de atracção, onde as localizações de ancoragem e as dimensões estruturais existentes podem diferir das instalações recém-projetadas.
Aplicações
- Estações de embarque de petroleiros industriais e estações de carga:Adequado para atraques de petroleiros onde são importantes a força de reacção controlada e condições de contacto estáveis
- Port Dolphins e estruturas de atracação independentes:Sistemas de guarda-chuvas compactos e estruturalmente coordenados para golfinhos e estruturas marinhas similares
- Projetos de reabilitação e substituição de cais:Configurações personalizadas para portos e instalações marítimas industriais existentes que requerem substituição de guarda-chuvas
Por que escolher Hongruntong Marine
Mais de 30 anos de experiência na fabricação de produtos marítimos
A Hongruntong Marine tem mais de 30 anos de experiência na fabricação de produtos marítimos e equipamentos marítimos à base de borracha.Esta formação de longo prazo em fabrico fornece uma compreensão prática dos ambientes de operação marítima e dos requisitos de projetos marítimos internacionais.
Personalização baseada em engenharia para leitos individuais
Cada amarre tem características diferentes do navio, limitações estruturais e requisitos de instalação.A Hongruntong Marine coordena as configurações do Fender de borracha celular com parâmetros do projeto, incluindo o deslocamento do navio, velocidade de atracamento, limitações estruturais e dimensões de montagem existentes.
Fabricação controlada e inspecção da qualidade
Os processos de fabrico concentram-se na manutenção da consistência entre os requisitos de engenharia e os produtos acabados.Configuração da flange, e precisão de montagem de acordo com as especificações técnicas.
Apoio técnico integrado e análise do ciclo de vida
A Hongruntong Marine aproxima-se do Cell Rubber Fender como um sistema completo de protecção marinha.e planeamento de substituição para apoiar requisitos de manutenção mais baixos e operação de longo prazo eficiente em termos de custos.
Perguntas Frequentes
Como é determinado o tamanho necessário do guarda-chuvas de borracha celular?
O tamanho deve ser selecionado de acordo com o deslocamento do recipiente, a velocidade de atracação, o ângulo de atracação, a compressão disponível, a absorção de energia necessária, a força de reação admissível, o espaçamento entre os guarda-chuvas,e estrutura de suporteO tamanho da embarcação não é suficiente para a selecção final.
O Fender de borracha de células pode ser fornecido com um painel frontal e uma face deslizante UHMW-PE?
Sim, um sistema completo pode ser configurado com um painel frontal de aço e uma face deslizante UHMW-PE quando o projeto requer uma maior distribuição da área de contato ou uma redução do atrito durante o movimento do recipiente.
Como devem ser protegidos os componentes de aço contra a corrosão marinha?
As flanges de aço, os painéis, os suportes, as cadeias e os componentes de ancoragem devem ser protegidos contra a corrosão adequada à exposição prevista no mar.A especificação do revestimento ou do material pode ser selecionada de acordo com a exposição à água do mar, condições atmosféricas e requisitos de manutenção.
Que inspecção é recomendada após a instalação?
A inspecção deve verificar a deformação da borracha, rachaduras ou cortes na superfície, abrasão anormal, alinhamento do painel frontal, desgaste do UHMW-PE, condição do parafuso de fixação, condição da cadeia e do suporte,e corrosão de componentes de aço expostos.
A Hongruntong Marine pode fornecer testes e documentação técnica específicos do projeto?
Os ensaios e documentação específicos do projecto podem ser organizados de acordo com a especificação técnica acordada e os requisitos do projecto aplicáveis.dados de material, registos de inspecção, resultados dos ensaios, desenhos e informações de embalagem.
