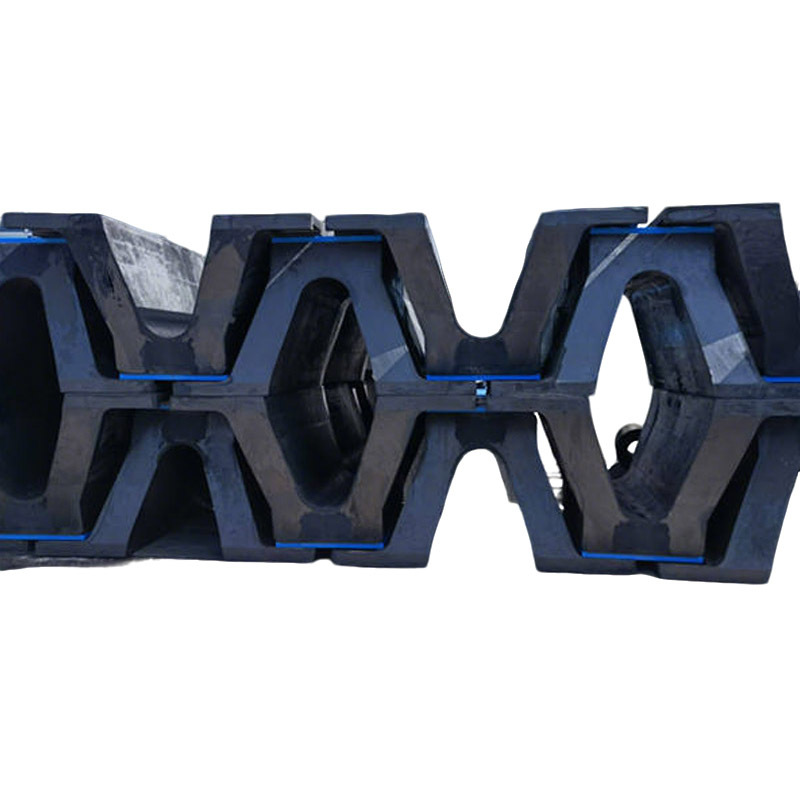

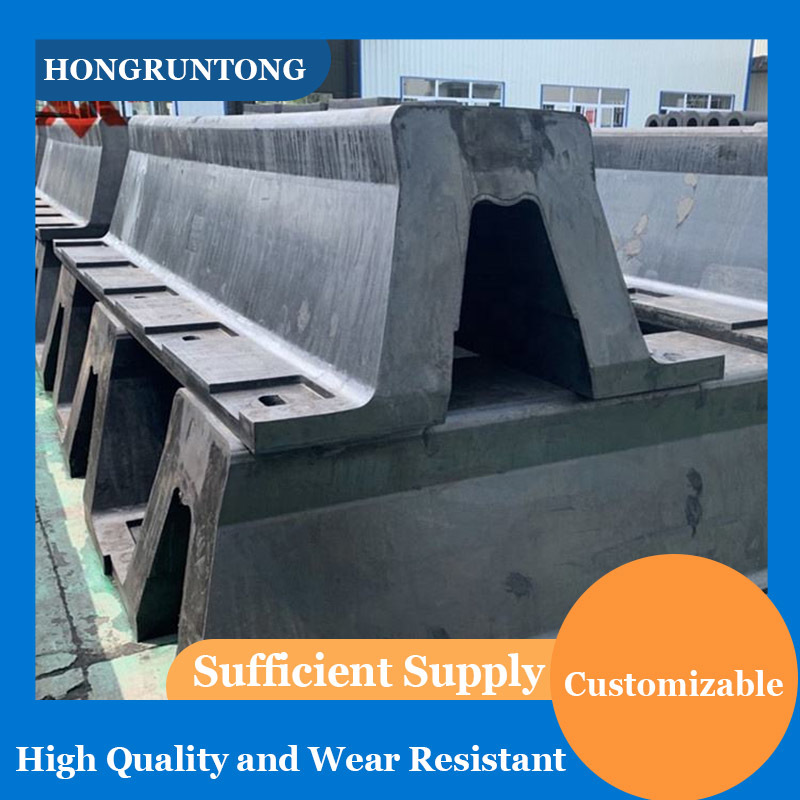

Fender de borracha de arco Distribuição uniforme da força Baixa manutenção Alta resistência à compressão
Descrição
Arch Rubber Fender is engineered to meet the demanding requirements of offshore facilities and heavy marine operations where vessels with high displacement and variable berthing conditions are involvedA estrutura em forma de arco distinto permite que o guarda-chuva absorva uma energia substancial de atracamento, mantendo forças de reação controladas e previsíveis,Assegurar a segurança estrutural tanto da infra-estrutura marítima como dos navios.
O corpo do guarda-chuva é fabricado com compostos de borracha natural de qualidade superior desenvolvidos especificamente para alta capacidade de carga e resistência à fadiga a longo prazo.Estes materiais mantêm propriedades mecânicas estáveis sob compressão contínua, grande deformação e exposição ambiental severa, incluindo sal, radiação ultravioleta e variações de temperatura comumente encontradas em ambientes offshore.
Estruturalmente, o perfil do arco aumenta a estabilidade lateral e impede a curvatura sob cargas excêntricas,que são frequentemente encontrados durante o atraque em alto mar, quando os navios se aproximam em ângulos não uniformesO guarda-chuva pode ser fornecido com estruturas de aço reforçadas, painéis frontais e almofadas UHMW-PE de baixo atrito para acomodar grandes áreas de contato do casco e reduzir as forças de cisalhamento durante o movimento do navio.
Em terminais offshore, bases de serviço e instalações marítimas pesadas, os Arch Rubber Fenders fornecem uma interface de proteção confiável que minimiza o risco operacional, protege infraestrutura crítica,e apoia operações marítimas seguras e eficientesO seu design robusto e o seu desempenho comprovado tornam-nos adequados para uma utilização a longo prazo em ambientes desafiadores com intervenção mínima de manutenção.
Estudo de caso
Uma base de abastecimento offshore que apoia as atividades de exploração de petróleo e gás exigia um sistema de guarda-chuvas capaz de acomodar o freqüente atraque de navios de abastecimento offshore (OSVs),Navios de reboque de abastecimento de carga de âncora (AHTS), e navios de apoio à construção com cilindrada entre 15.000 e 35.000 DWT. O atraque foi exposto a condições de mar aberto, com influência significativa do vento, da corrente e das ondas,resultando em ângulos de aproximação variáveis e altas cargas localizadas de atracação.
A Hongruntong Marine forneceu um sistema de proteção de borracha de arco pesado concebido para lidar com energias elevadas de atracamento, mantendo forças de reação aceitáveis para a estrutura do cais existente.Os guarda-chuvas foram configurados com maior espessura de seção e dureza de borracha otimizada para garantir deformação estável sob cargas de alto impactoA instalação foi efectuada ao longo de zonas críticas de atracação onde os navios manobravam frequentemente sob forças ambientais dinâmicas.
Após a implementação, a base offshore observou uma melhoria acentuada na segurança do atraque e na fiabilidade operacional.Os guarda-chuvas demonstraram desempenho consistente em condições de aproximação variadas., absorvendo eficazmente a energia do impacto e reduzindo o movimento lateral durante o contacto do navio.O sistema de guarda-chuvas não apresentou sinais de degradação prematura do material ou instabilidade estrutural.O feedback operacional confirmou uma maior confiança durante as operações de atracamento e uma redução do risco de danos estruturais.levando à adoção de configurações de guarda-chuvas semelhantes para ancoragens offshore adicionais dentro da instalação.
Especificações
|
Nome do produto
|
Fender de borracha de arco
|
|
Materiais
|
Borracha natural, borracha de silicone
|
|
Cores
|
Preto ou personalizado
|
|
Superfície
|
Limpa
|
|
Tamanho
|
Altura
|
200-1000 mm
|
|
Duração
|
1000-3500 mm
|
|
Todos os tamanhos podem ser personalizados
|
|
Propriedades físicas
|
Teor de polímeros
|
100% virgem
|
|
Temperatura de funcionamento
|
-50°C~240°C
|
|
Resistência à tração
|
≥ 16 Mpa
|
|
Densidade
|
90+/-5 por 100 mm
|
|
Dureza
|
50-70 (costa A)
|
|
Extensão
|
≥ 400%
|
|
Características
|
1. Através de resistente a altas temperaturas
|
|
2Excelente resistência ao rasgo, resistência ao óleo, resistência ao envelhecimento
|
|
3Resistente a ácidos e álcalis industriais e bom elástico
|
|
4Construído de acordo com o PIANC2002
|
|
Aplicação
|
Terminal multiuso, rampa RoRo, terminal de navios de passageiros, barcaça
|
|
Modelo
|
W
|
B
|
F
|
C
|
H
|
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
|
HM-ARF200H
|
400
|
320
|
145
|
128
|
200
|
|
HM-ARF250H
|
500
|
410
|
175
|
160
|
250
|
|
HM-ARF300H
|
600
|
490
|
225
|
196
|
300
|
|
HM-ARF400H
|
800
|
670
|
300
|
260
|
400
|
|
HM-ARF500H
|
1000
|
840
|
375
|
325
|
500
|
|
HM-ARF600H
|
1200
|
1010
|
450
|
390
|
600
|
|
HM-ARF800H
|
1600
|
1340
|
600
|
520
|
800
|
|
HM-ARF1000H
|
2000
|
1680
|
750
|
650
|
1000
|
Características
Alta absorção de energia para embarcações pesadas
O Fender de Borracha de Arco é projetado para absorver altos níveis de energia cinética gerada por vasos de grande deslocamento.Assegurar uma mitigação eficaz do impacto, mesmo durante eventos de atracamento de alta energia.
Desempenho estável sob cargas excêntricas e angulares
O perfil em forma de arco aumenta a estabilidade lateral e evita deformações imprevisíveis.Manutenção de desempenho fiável em condições de carga complexas.
Aumento da resistência dos materiais para ambientes offshore
O composto de borracha é formulado para resistir à exposição prolongada à água salgada, à radiação UV e às flutuações de temperatura.Isso garante durabilidade a longo prazo e propriedades mecânicas consistentes em ambientes offshore adversos.
Compatibilidade com sistemas de guarda-roupas pesados
Os parafusos de borracha de arco podem ser integrados com molduras frontais de aço, painéis de grande área e almofadas de baixo atrito,que forma um sistema completo de guarda-chuvas pesados adequado para instalações marítimas offshore e industriais.
Aplicações
Base de abastecimento offshore e terminais de serviços
Esses guarda-chuvas são ideais para proteger as amarras usadas por OSVs, embarcações AHTS e navios de apoio à construção que operam em ambientes offshore exigentes.
Instalações industriais marítimas pesadas
Os parafusos de borracha de arco são amplamente utilizados em portos industriais que transportam equipamentos pesados, módulos e carga de projeto, onde é esperada uma alta energia de atracamento.
Locais de atracação expostos
Em locais sujeitos a vento, ondas e corrente, o comportamento de deformação estável do guarda-chuva suporta uma atracação segura em condições desafiadoras.
Por que escolher Hongruntong Marine
Experiência em aplicações de fender offshore
A Hongruntong Marine tem uma vasta experiência no fornecimento de sistemas de guarda-chuvas para projetos marítimos pesados e offshore.
Abordagem de projeto orientada por engenharia
Cada sistema de guarda-chuvas é concebido com base numa análise pormenorizada da energia de atracamento e nas condições específicas do local, garantindo um desempenho óptimo e segurança estrutural.
Padrões de Fabricação Robustos
Aplicamos um rigoroso controlo de qualidade durante todo o processo de fabrico, desde a selecção da matéria-prima até à inspecção final, garantindo a fiabilidade em ambientes offshore exigentes.
Apoio operacional a longo prazo
Nossa equipe técnica fornece documentação abrangente, suporte de instalação e assistência contínua para garantir um desempenho sustentado durante toda a vida útil do guarda-chuvas.
Perguntas frequentes
1. É o Arch Rubber Fender adequado para ambientes offshore?
Sim, ela foi projetada especificamente para suportar condições difíceis no mar, incluindo a exposição a ondas, correntes e ambientes marinhos corrosivos.
2O guarda-chuva pode lidar com atraques de alta energia de navios grandes?
Com a seleção e configuração adequadas, os Fenders de Borracha de Arco podem absorver altas energias de atracamento geradas por embarcações pesadas offshore.
3Como é que o guarda-chuva se comporta quando o navio se aproxima em ângulo?
O perfil do arco fornece maior estabilidade lateral, permitindo deformação consistente sob cargas excêntricas e angulares.
4Que componentes opcionais podem ser fornecidos com o guarda-chuvas?
As estruturas frontais de aço, as almofadas UHMW-PE e os sistemas de ancoragem personalizados podem ser fornecidos como parte de uma solução completa.
5A Hongruntong Marine fornece cálculos técnicos para projetos offshore?
Sim, a nossa equipa de engenheiros pode ajudar nos cálculos da energia de atracamento e no projecto de sistemas para aplicações offshore.
