Performance de absorção de choque Fender de barco Proteção de casco confiável Baixa manutenção
Descrição

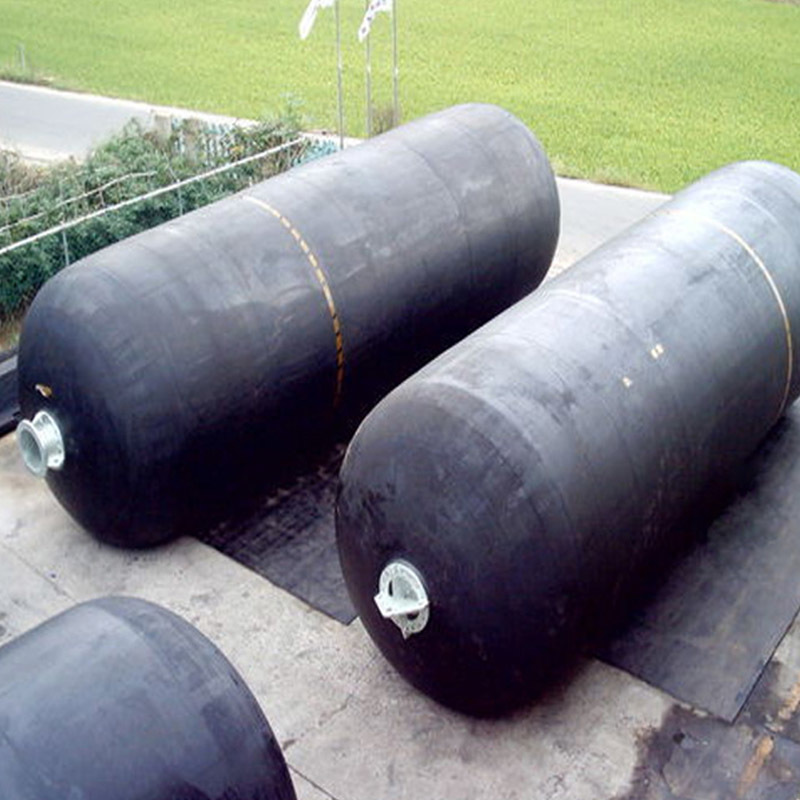

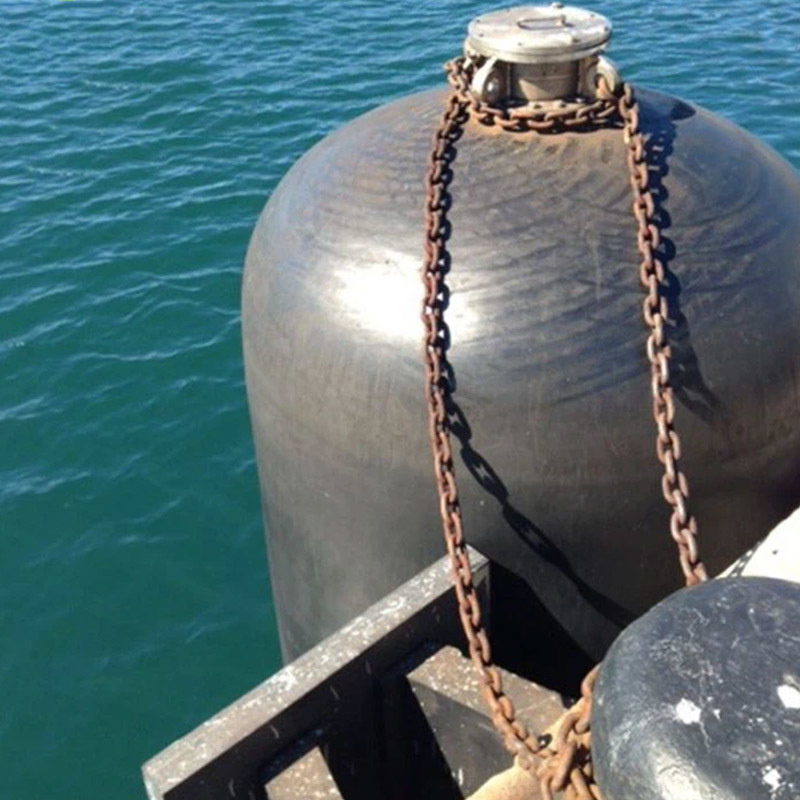

Fenders de submarino são componentes críticos de carga e absorção de energia usados em projetos de engenharia offshore para suportar navios, estruturas flutuantes e módulos pesados durante a construção,Ao contrário dos para-choques convencionais, este tipo de para-choque submarino é concebido para suportar cargas estáticas extremas, forças multidirecionais,e compressão prolongada em condições complexas no mar.
Os fenders de submarino offshore da Hongruntong Marine são fabricados a partir de borracha marinha de alta densidade e baixa compressão, combinada com estruturas internas reforçadas de transferência de carga.O projeto permite que as cargas verticais e horizontais sejam distribuídas uniformemente em todo o corpo do guarda-chuva, reduzindo as concentrações de tensão localizadas nas estruturas do casco, nos convés de pontões ou nas fundações offshore.e layout estrutural pode ser projetado com precisão de acordo com casos de carga calculados.
Em termos de desempenho, estes Submarine Fenders oferecem altas cargas de trabalho admissíveis, deformação controlada sob compressão pesada e recuperação elástica estável após o descarregamento.O composto de borracha é formulado para resistir à exposição prolongada à água do marA utilização de óleos hidráulicos, radiação UV e variações de temperatura são comuns em ambientes offshore.Os guarda-chuvas mantêm estabilidade dimensional e comportamento mecânico previsível.
Funcionalmente, os guarda-chuvas servem como elementos de suporte temporários ou semi-permanentes, permitindo o posicionamento seguro de módulos offshore, jaquetas ou estruturas flutuantes durante operações de transferência de carga.Absorvendo a energia do impacto e acomodando pequenos desalinhamentos, reduzem significativamente o risco de danos estruturais, atrasos de instalação e incidentes costosos no mar.

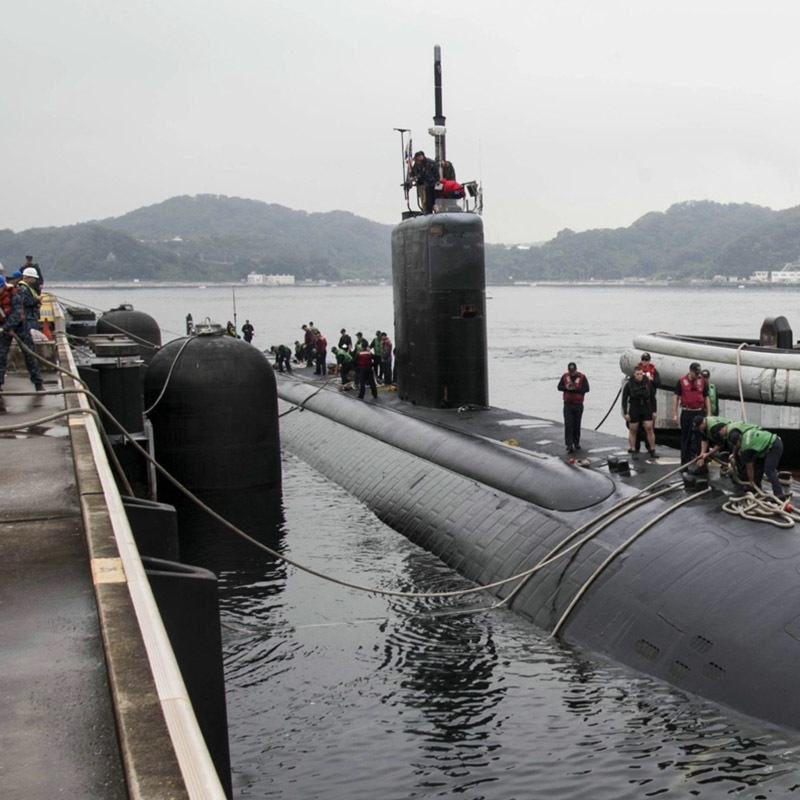

Estes Submarine Fenders são amplamente aplicados em estaleiros de construção offshore, docas secas flutuantes, locais de integração de módulos e projetos de instalação offshore,fornecer uma solução de suporte fiável e reutilizável com altas margens de segurança.
Estudo de caso
Um empreiteiro de construção offshore foi responsável pelo carregamento de um módulo de convés offshore de 3.500 toneladas de um estaleiro de fabricação para uma barcaça de transporte.suportes rígidos de aço causaram transferência de carga desigual durante as operações de ajuste de deslizamento e de lastro, aumentando o risco de distorção do convés e danos ao convés das barcaças.
A Hongruntong Marine forneceu um conjunto de fenders submarinos pesados projetados para alto suporte de carga estática e deformação controlada.Os guarda-chuvas foram posicionados entre os bancos de suporte do módulo e o convés da barcaça para atuar como elementos elásticos de equilíbrio de carga durante o processo de carga.
Durante a operação, os Submarine Fenders efetivamente compensaram pequenas diferenças de altitude e desvio de barcaça causados por ajustes de lastro.A transferência de carga manteve-se estável durante toda a operaçãoO módulo foi carregado com êxito no prazo previsto,e a inspecção pós-operação confirmou nenhum dano na base do módulo ou no convés da barcaça.
O empreiteiro relatou um melhor controlo operacional e confirmou que os mesmos Fenders submarinos eram adequados para reutilização em futuros projectos de módulos offshore com características de carga semelhantes.
Especificações
| Nome do produto |
Fenders de submarino |
| Materiais |
SBR, NR |
| Tamanho disponível |
3.3*10.6M |
| Resistência à tração |
=> 18 MPA |
| Densidade |
90+/-5 |
| Cores |
Negro |
| Aplicação |
Submarino, balsa, plataforma de petróleo, etc. |
| Dureza |
40-70 Costa A |
| Extensão |
=> 400 |
| Força das lágrimas |
=> 400 N/cm |
| Força de quebrar |
> 310 |
|
Resistência química
|
Combustível A: Nenhuma deterioração |
| Óleo 3: Nenhuma deterioração |
| Óleo lubrificante: Não deterioração |
| Óleo de corte: sem deterioração |
| HCL diluído: Nenhuma deterioração |
Diâmetro x
Duração |
Início
Interno
Pressão |
Navio
Radius |
Água
Relação |
Garantida
Energia
Absorção |
Reacção
Força
na GEA |
Casco
Pressão
na GEA |
Deformação
na GEA |
| (mm x mm) |
(kPa) |
(mm) |
(%) |
(kJ) |
(kN) |
(kPa) |
(%) |
| 1500 x 6100 |
50 |
3000 |
60% |
131 |
562 |
140 |
51% |
| 80 |
186 |
754 |
188 |
| 1700 x 7200 |
50 |
4000 |
65% |
167 |
682 |
137 |
47% |
| 80 |
239 |
918 |
184 |
| 2000 x 6000 |
50 |
4000 |
70% |
135 |
544 |
131 |
41% |
| 80 |
194 |
736 |
177 |
| 2500 x 5500 |
50 |
4500 |
65% |
225 |
769 |
135 |
41% |
| 80 |
322 |
1035 |
182 |
| 2500 x 7700 |
50 |
4500 |
70% |
326 |
1016 |
136 |
41% |
| 80 |
470 |
1368 |
183 |
| 3300 x 6500 |
50 |
4500 |
75% |
307 |
887 |
127 |
35% |
| 80 |
442 |
1203 |
173 |
| 3300 x 10600 |
50 |
5000 |
65% |
1003 |
2137 |
142 |
47% |
| 80 |
1429 |
2863 |
190 |
| 4500 x 9000 |
50 |
5000 |
60% |
1439 |
2401 |
138 |
46% |
| 80 |
2059 |
3228 |
185 |
| 4500 x 12000 |
50 |
6000 |
65% |
1977 |
3198 |
141 |
46% |
| 80 |
2819 |
4277 |
189 |
Características
Capacidade de carga estática extrema
Projetados para suportar estruturas pesadas offshore, os guarda-chuvas são capazes de suportar altas cargas estáticas mantendo a deformação controlada dentro dos limites de engenharia.
Comportamento de deformação controlado
A estrutura interna garante características de compressão previsíveis, permitindo uma distribuição precisa da carga durante operações offshore críticas.
Composto de borracha de baixo compressão
A borracha especialmente formulada minimiza a deformação permanente sob carga prolongada, garantindo estabilidade dimensional a longo prazo.
Resistência ambiental offshore
Resistentes à imersão em água do mar, exposição ao óleo, radiação UV e variações de temperatura, tornando-os adequados para condições offshore adversas.
Aplicações
Operações de descarga de módulos offshore
Utilizados como elementos elásticos de suporte durante o deslizamento, elevação ou carregamento de módulos pesados offshore em barcaças ou plataformas flutuantes.
Suporte de doca seca flutuante
Fornece apoio estável e uniformemente distribuído para grandes navios ou estruturas offshore durante a atracação e manutenção.
Estaleiros de construção offshore
Instalados sob estruturas temporárias ou equipamento pesado para reduzir o esforço sobre fundações e superfícies de apoio.
Preparação do transporte marítimo
Apoia estruturas durante as fases de fixação marítima e de ajuste do lastro antes do transporte offshore.
Por que escolher Hongruntong Marine
Filosofia de Design Orientada ao Mar
Os produtos são projetados com base em casos reais de carga offshore, não adaptados a partir de projetos padrão de guarda-chuvas de porto.
Apoio ao cálculo de engenharia
A Hongruntong Marine fornece análises de carga, cálculos de deformação e recomendações de configuração para cada projeto.
Fabricação de alta consistência
O controlo rigoroso dos processos de formulação e moldagem da borracha garante um desempenho uniforme em todas as unidades fornecidas.
Confiabilidade comprovada do projeto
Os Fenders submarinos foram aplicados com sucesso em vários projetos de engenharia offshore com resultados consistentes.
Perguntas frequentes
1Como é determinada a capacidade de carga dos Fenders Submarinos para projetos offshore?
A capacidade de carga é calculada com base em parâmetros específicos do projeto, incluindo peso total, área de contacto, fatores de segurança e limites de deformação esperados.
2Estes guarda-chuvas podem lidar com a distribuição desigual da carga durante o ajuste do lastro?
Sim, as suas propriedades elásticas permitem-lhes absorver e equilibrar as variações de carga causadas por alterações de lastro e deflexão estrutural.
3Os guarda-chuvas são adequados para exposição a longo prazo no mar?
O composto de borracha foi concebido para exposição prolongada à água do mar, radiação UV e contaminação por óleo.
4Os mesmos guarda-chuvas podem ser reutilizados para diferentes módulos offshore?
Na maioria dos casos, sim. Se as condições de carga forem semelhantes, os guarda-chuvas podem ser reutilizados, oferecendo uma economia significativa de custos.
5Fornece documentação técnica para projetos offshore?
Os dados técnicos pormenorizados, os cálculos de carga e as instruções de instalação podem ser fornecidos mediante pedido.
